Nieuport Ni.17 (Build Log di Luigi Massari)

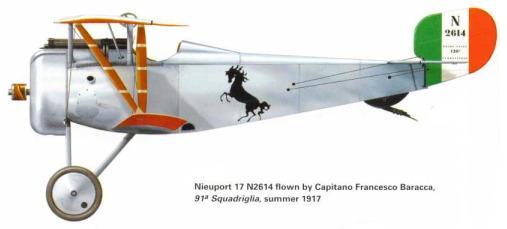

Francesco Baracca, asso dell’aviazione italiana, nel maggio 1917 veniva trasferito nella 91a Squadriglia, nello stesso anno viene promosso a Maggiore, ha volato con i migliori velivoli e anche con questo:


è proprio questo modello ho scelto per iniziare la costruzione del mio

PRIMO VERO AEROMODELLO AUTOCOSTRUITO.

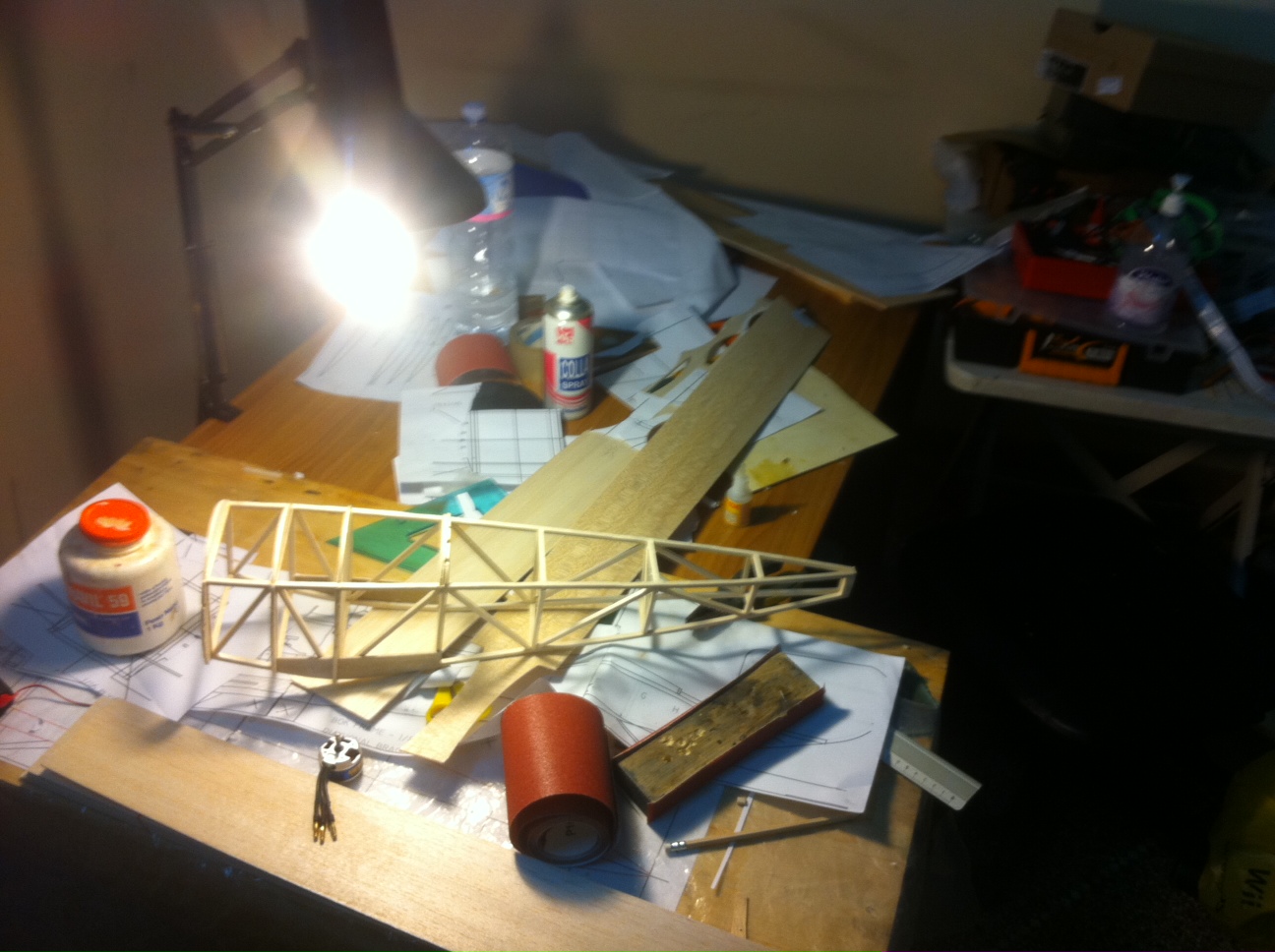

ecco un paio di foto delle prime fasi della costruzione:



La struttura è quella classica a traliccio incollata interamente con colla cianoacrilata fluida specifica per balsa, date le dimensioni non eccessive e la motorizzazzione che sarà elettrica ho deciso di non utilizzare colla bicomponente

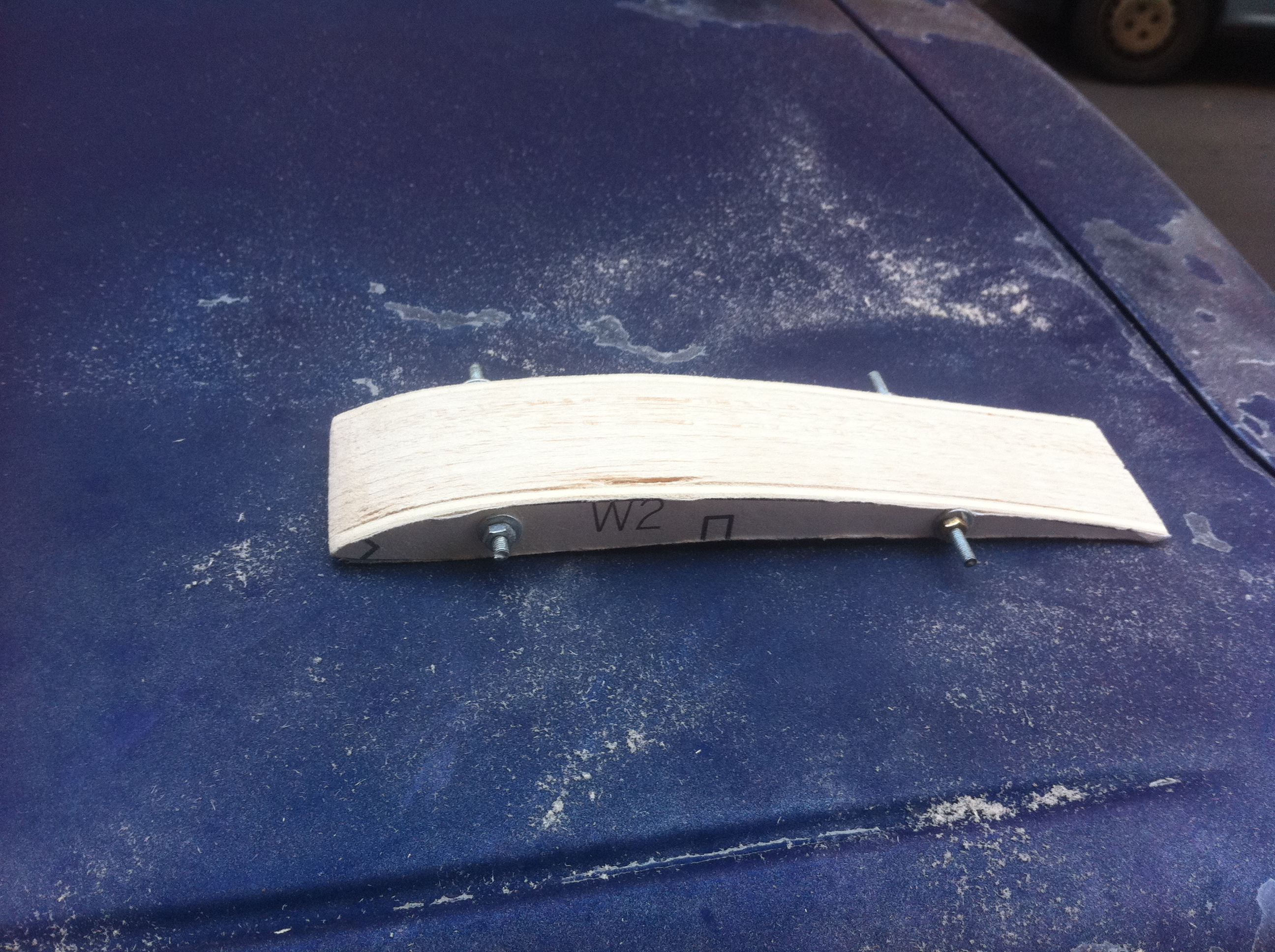

le parti curve sono realizzate con la tecnica della laminazione, la quale garantisce una maggior robustezza e nello stesso tempo leggerezza della parte stessa.

Ecco una foto del dettaglio del timone:

Immagine

lasciando asciugare i pezzi in posizione (che precedentemente sono stati qualche minuto a macerare in acqua)

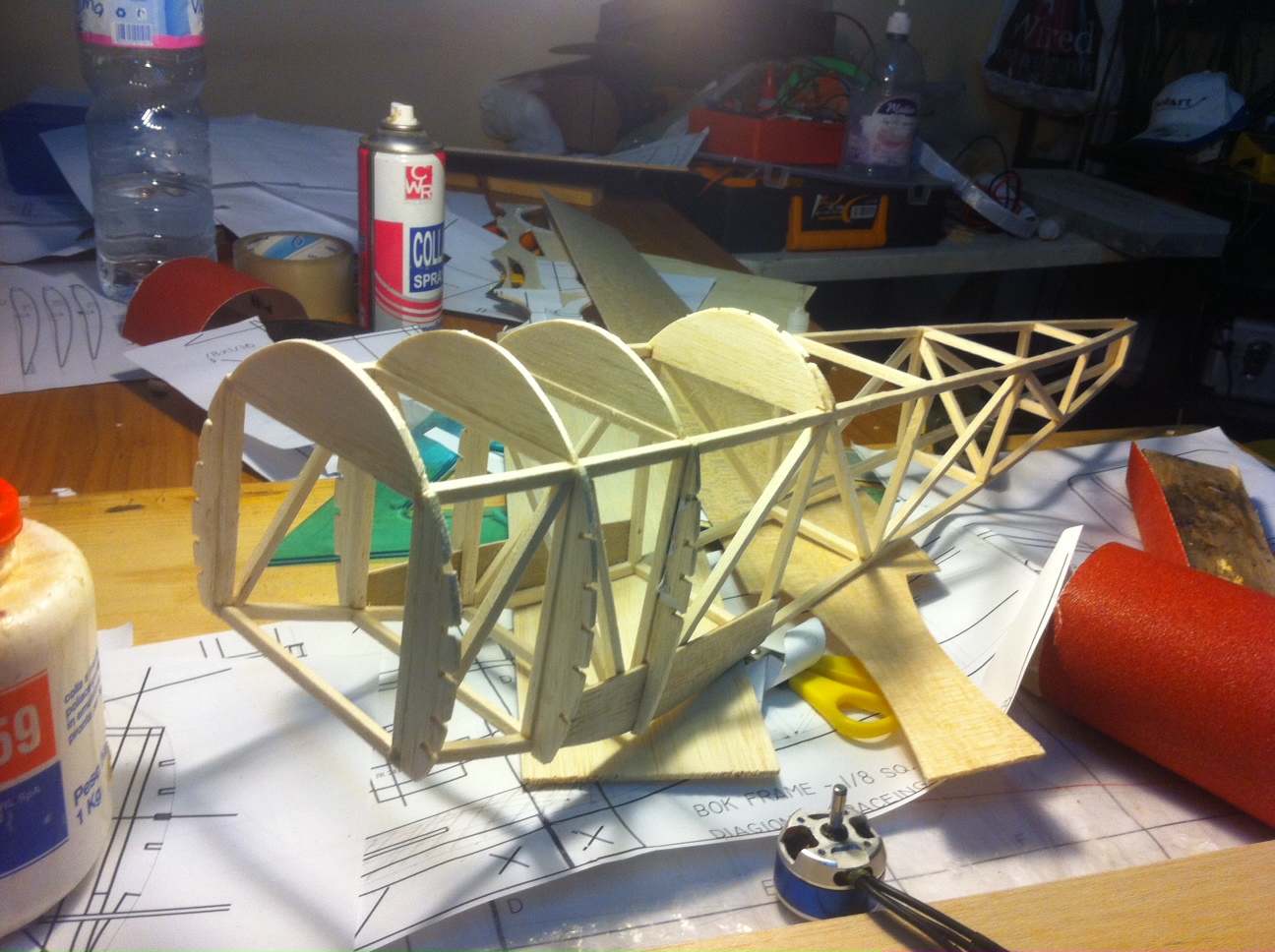

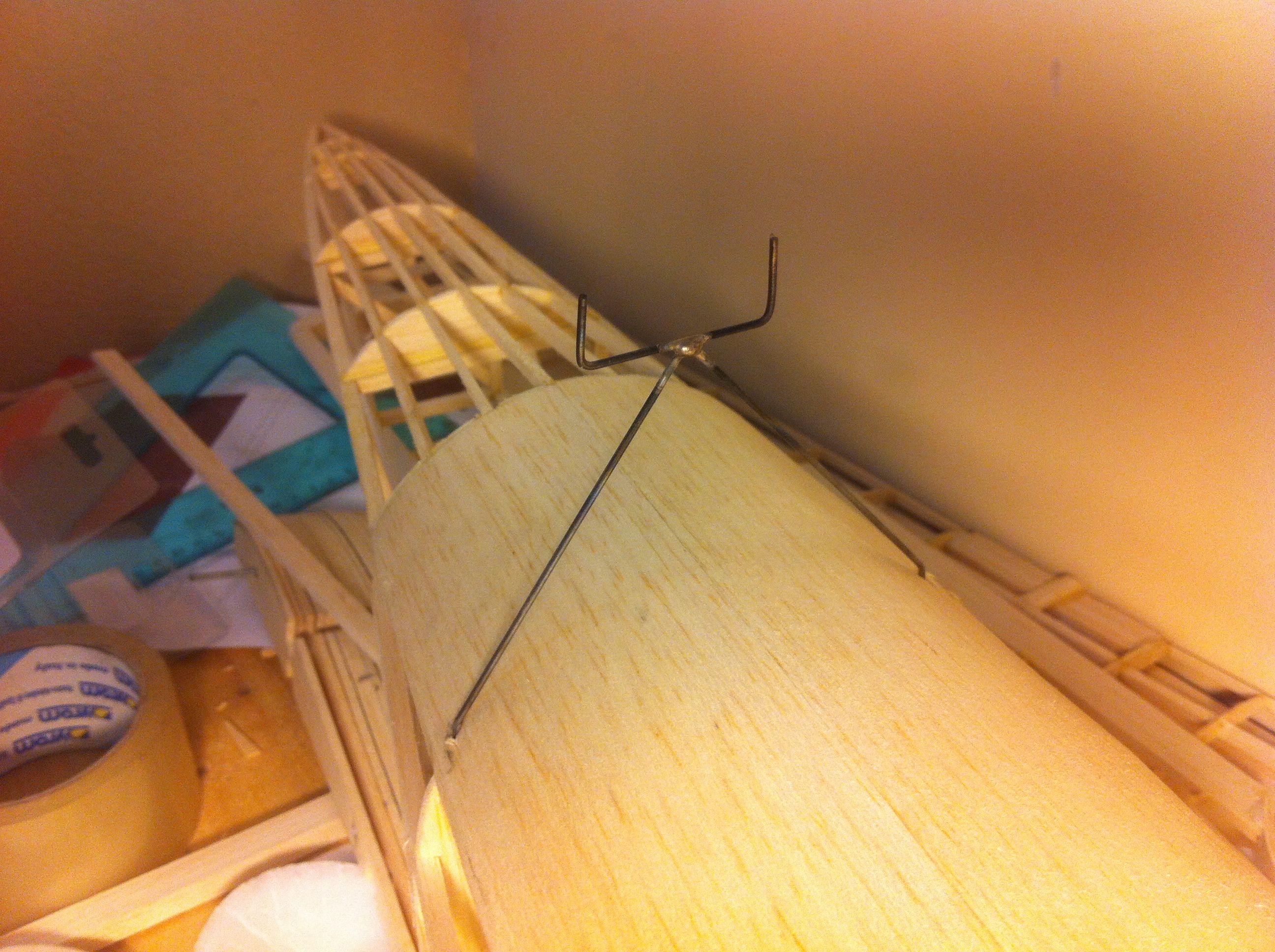

Ho continuato la fusoliera, della quale struttura po√≤ dirsi finalmente “COMPLETA”

Immagine



Progressi:

dopo 24 ore i pezzi laminati e incurvati erano asciutti, sono state incollate le lamine, e completate le parti della coda.

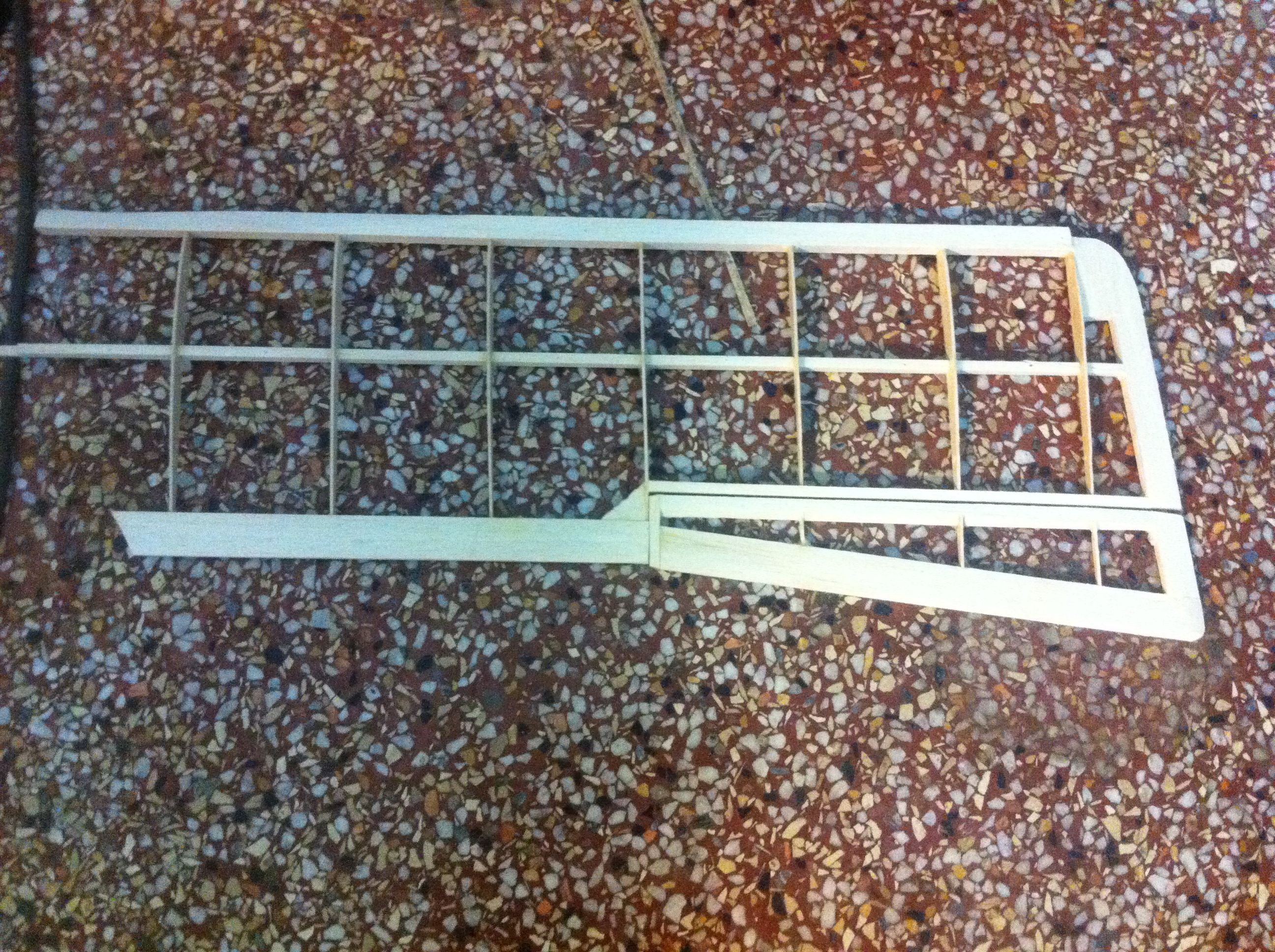

di seguito le foto del pano di quota e del direzionale

Immagine
Immagine
un’imbatitura delle parti mobili con la fusoliera
Immagine



Si inizia la costruzione delle ali, di seguito il pacchetto delle centine dell’ala superiore

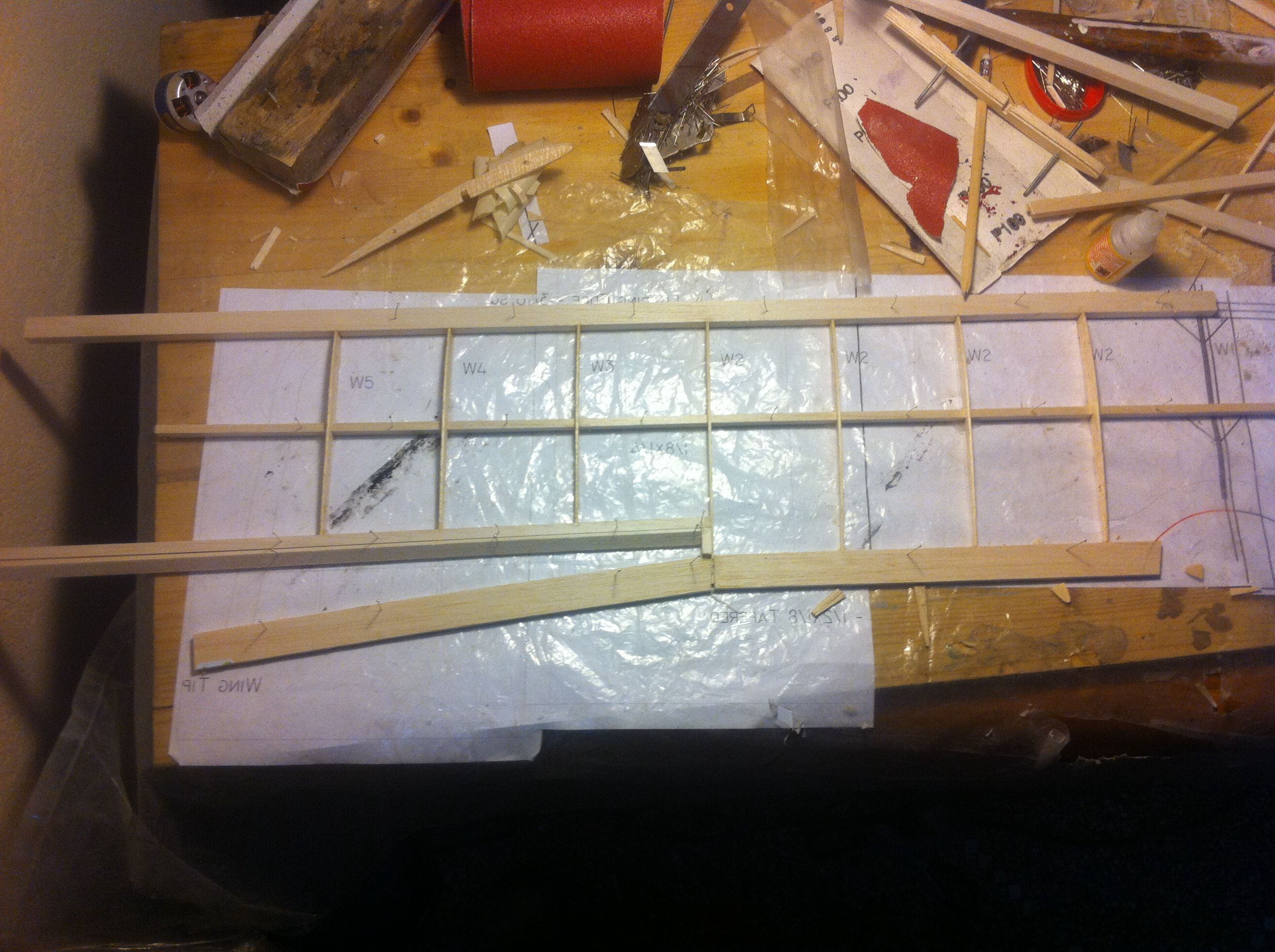

e l’inizio della costruzione dell’ala stessa:

Photo 30-09-11 20 41 44.jpg
Photo 30-09-11 20 41 50.jpg

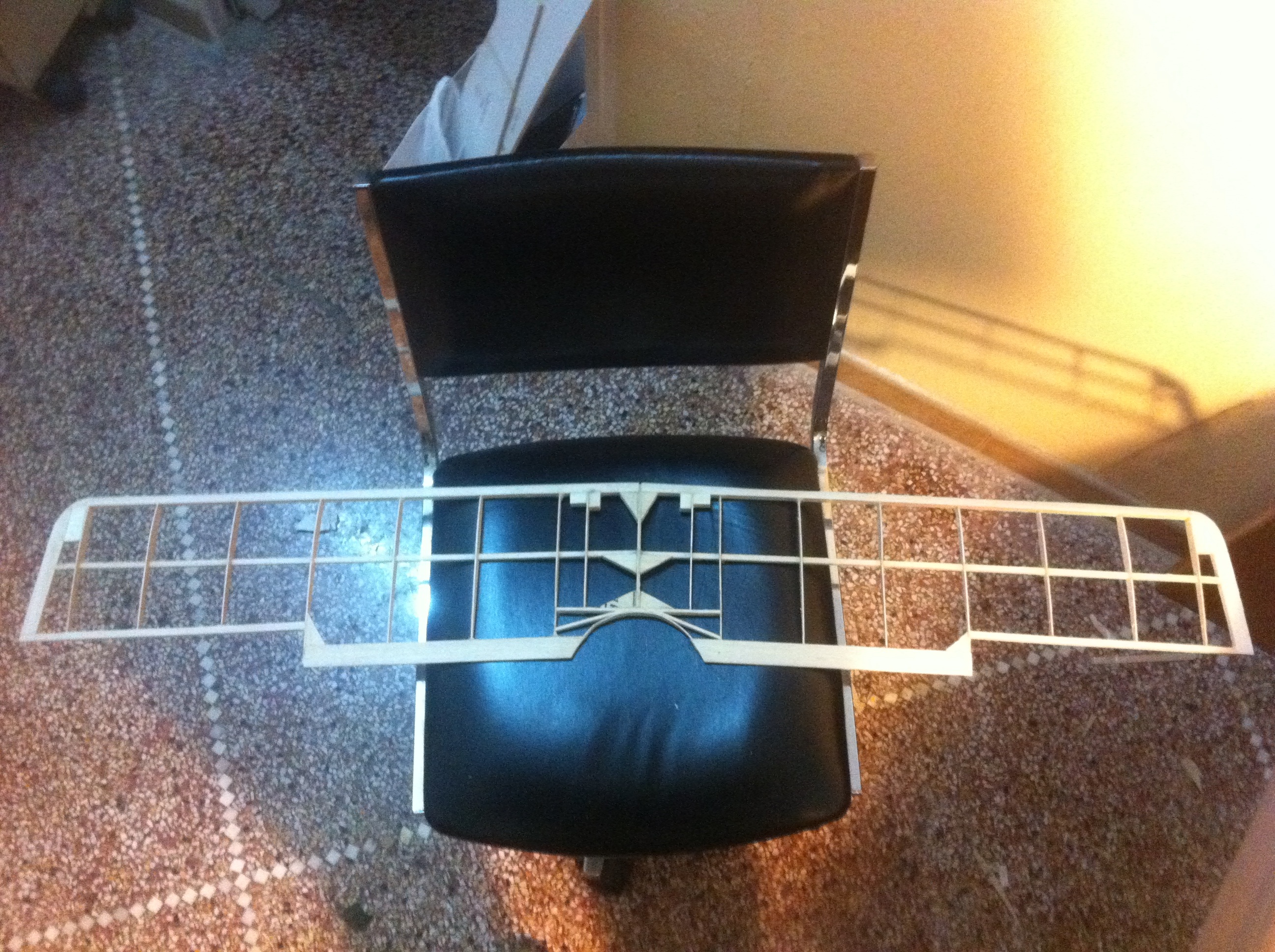

le ali sueriori sono state unite

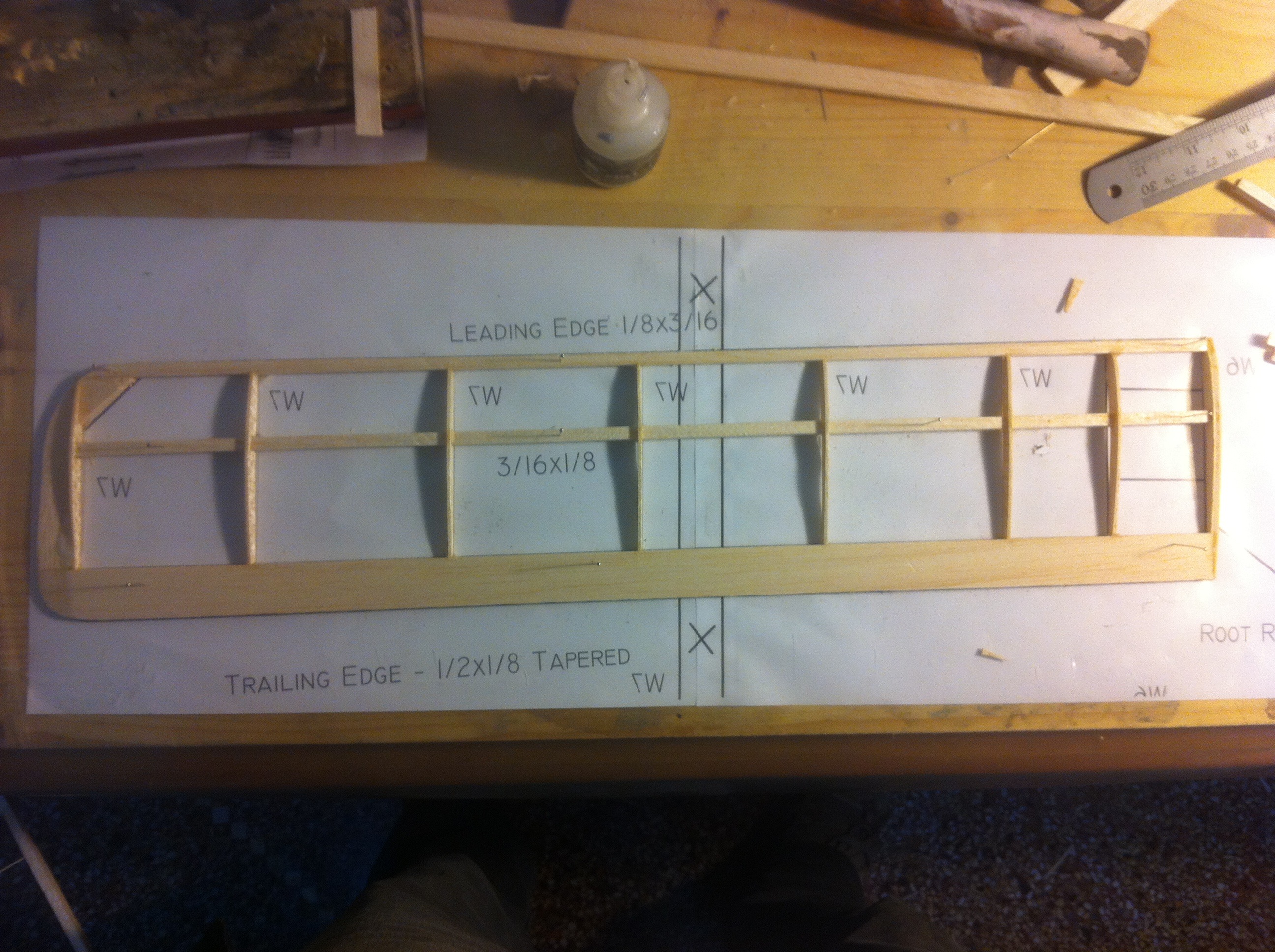

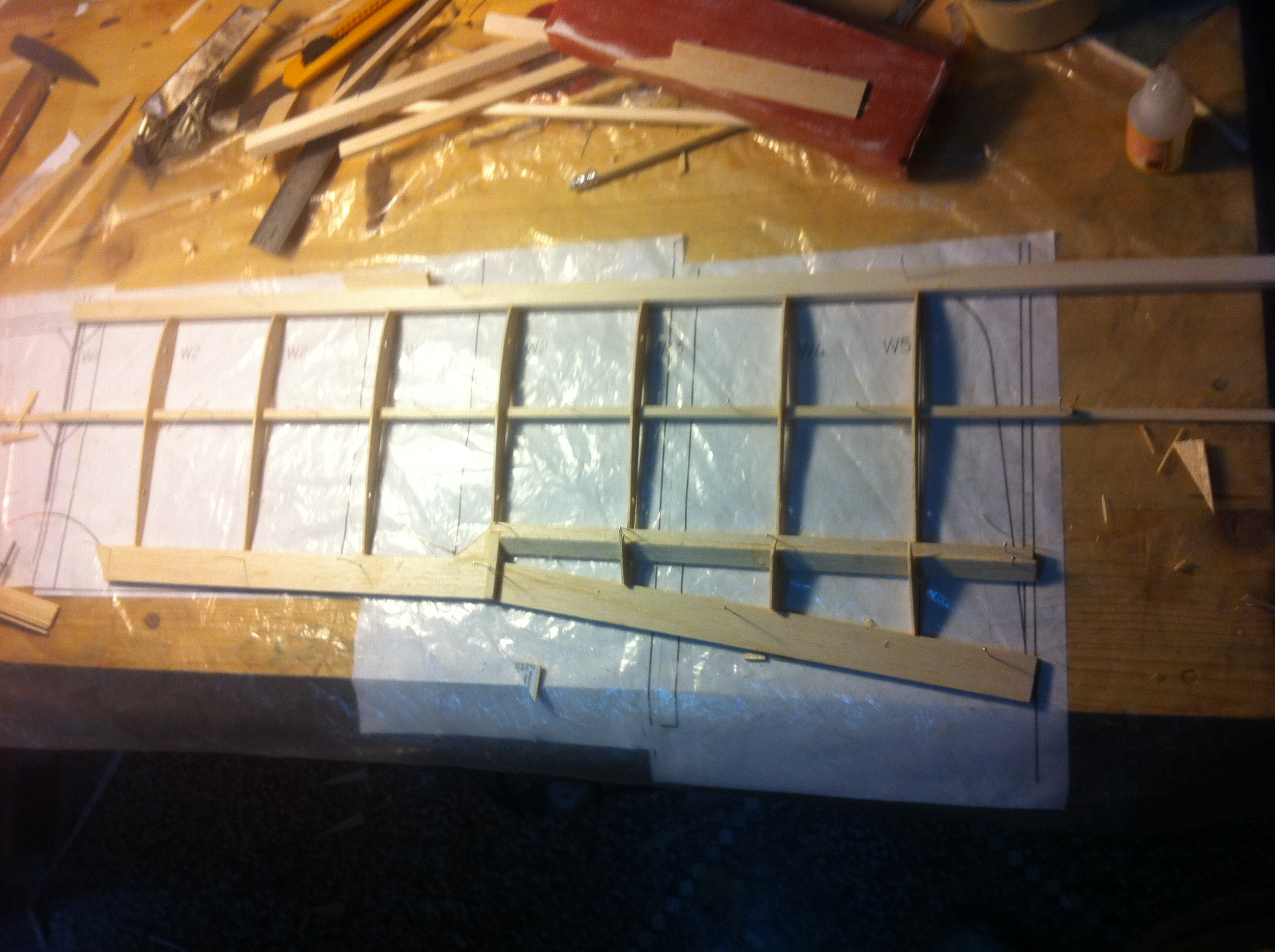

ed ho iniziato la prima semiala inferiore:

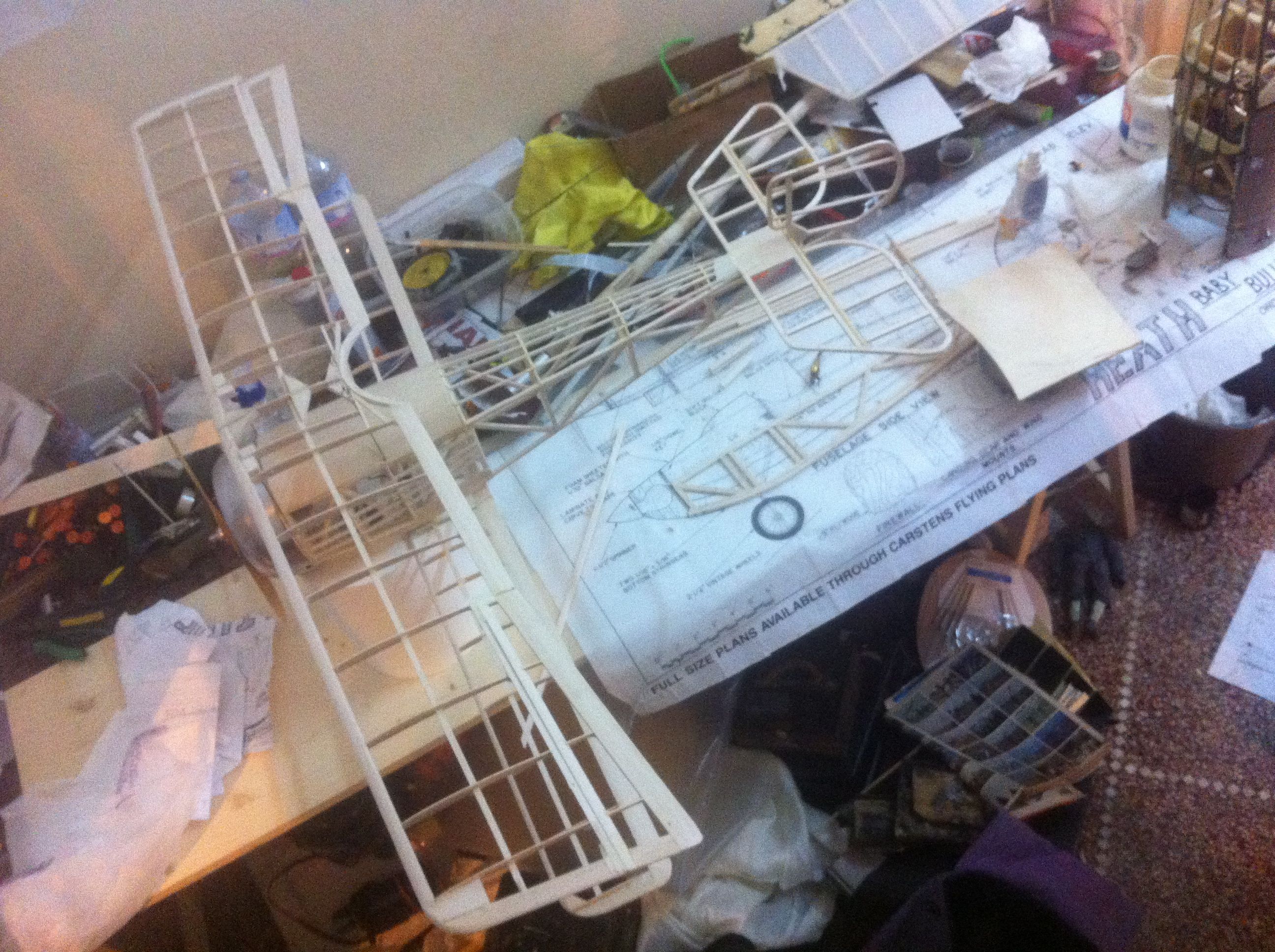

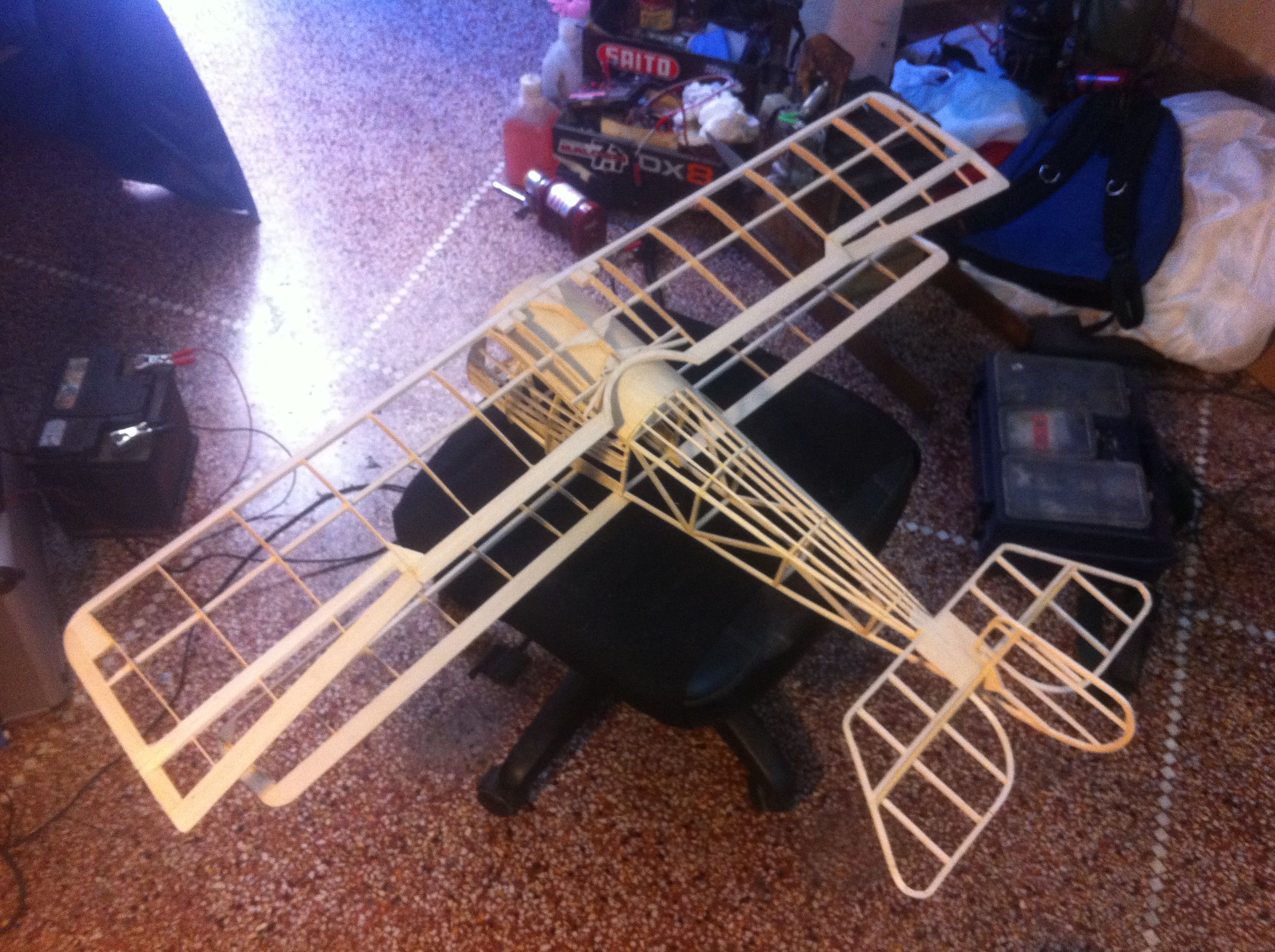

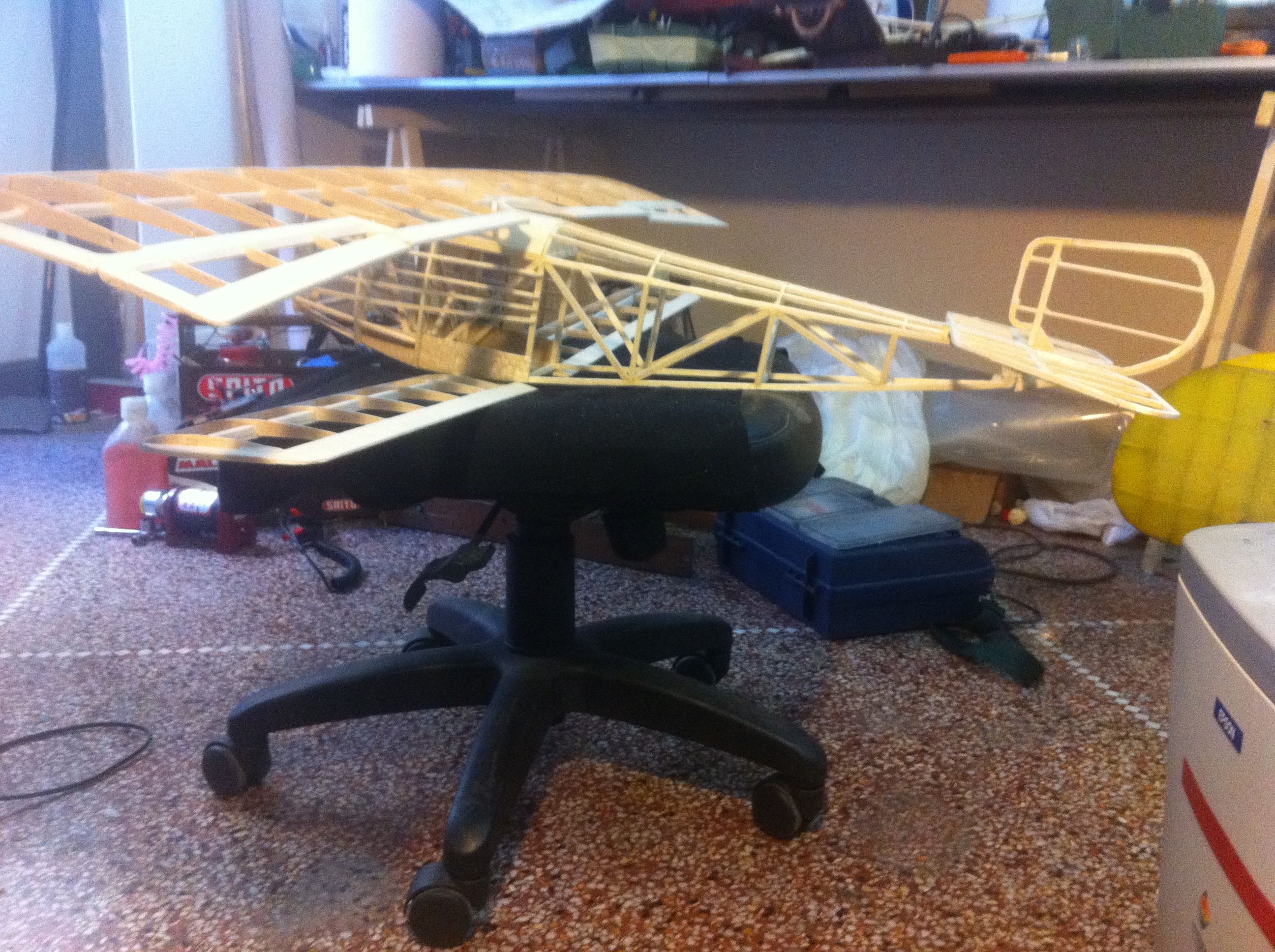

Quelle che seguono, sono immagini raffiguranti tutte le parti della struttura finite e “poggiate” sulla fusoliera, purtroppo manca qualche foto di intermezzo inquanto per una serata sono andato in laboratorio senza cellulare:

Photo 19-10-11 16 00 15.jpg
Photo 19-10-11 16 00 28.jpg
Photo 19-10-11 16 00 42.jpg
Photo 19-10-11 16 00 55.jpg

Anche quì (in africa :D) inizia a farsi vivo il cattivo tempo, pertanto,

weekend magro dal punto di vista volativo, ma piuttosto profiquo da quello costruttivo:

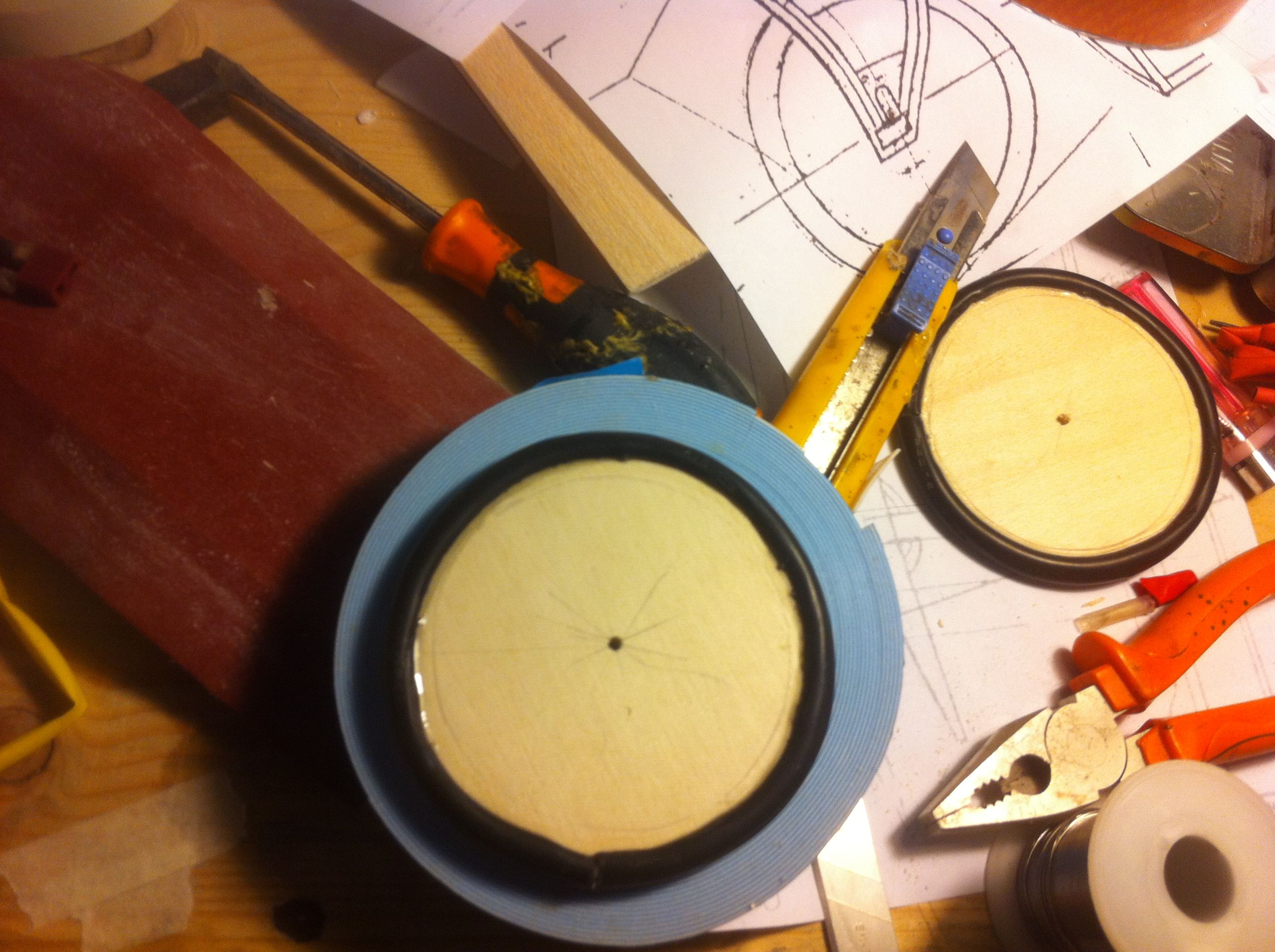

ho realizzato le ruote:

Photo 23-10-11 17 44 51.jpg
Photo 23-10-11 17 45 10.jpg

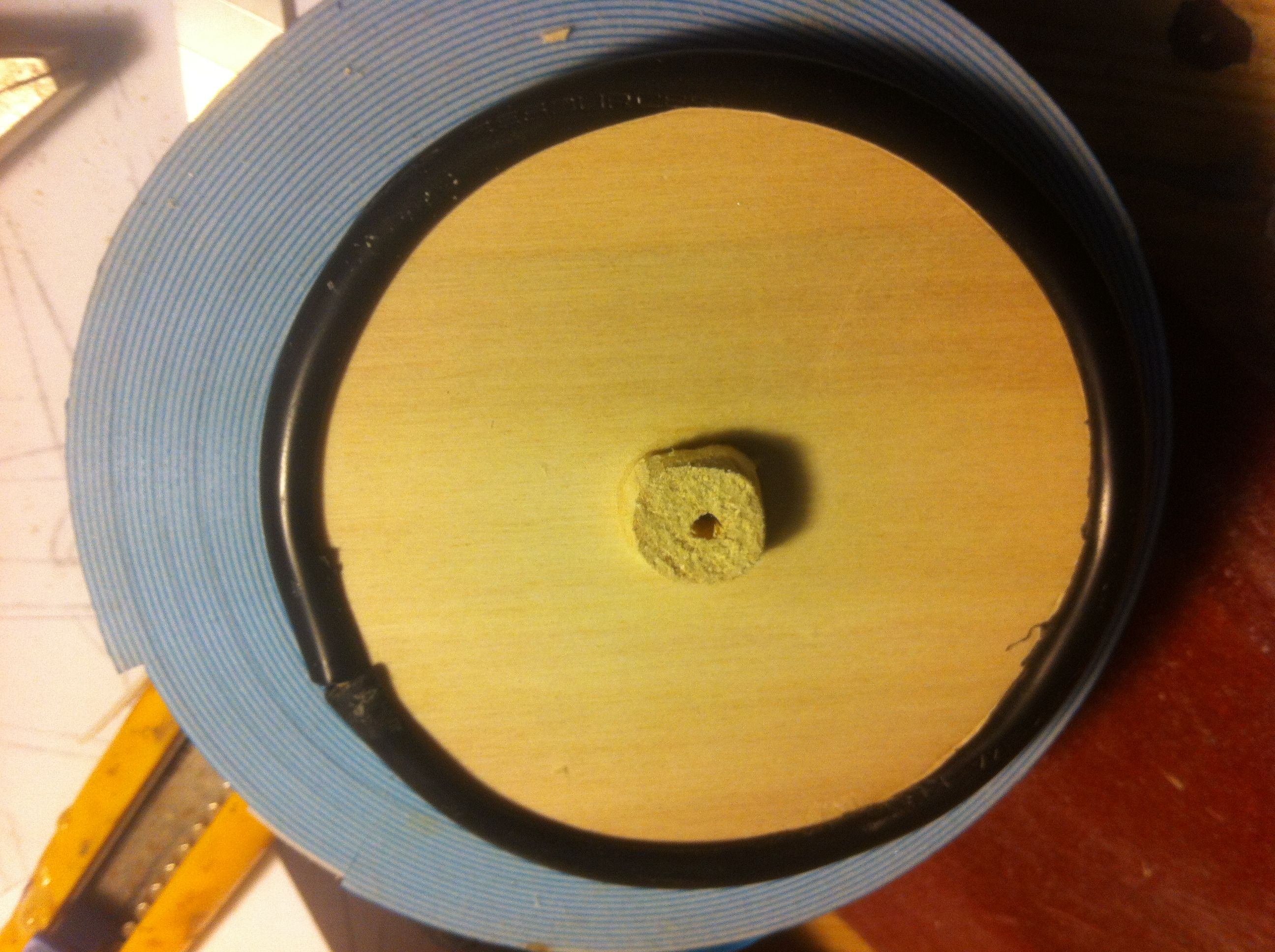

le ruote sono realizzate da 2 dischi di compensato rivestiti dalla guaina del cavo elettrico tripolare (quello del PC per intenderci)

Photo 23-10-11 16 03 55.jpg

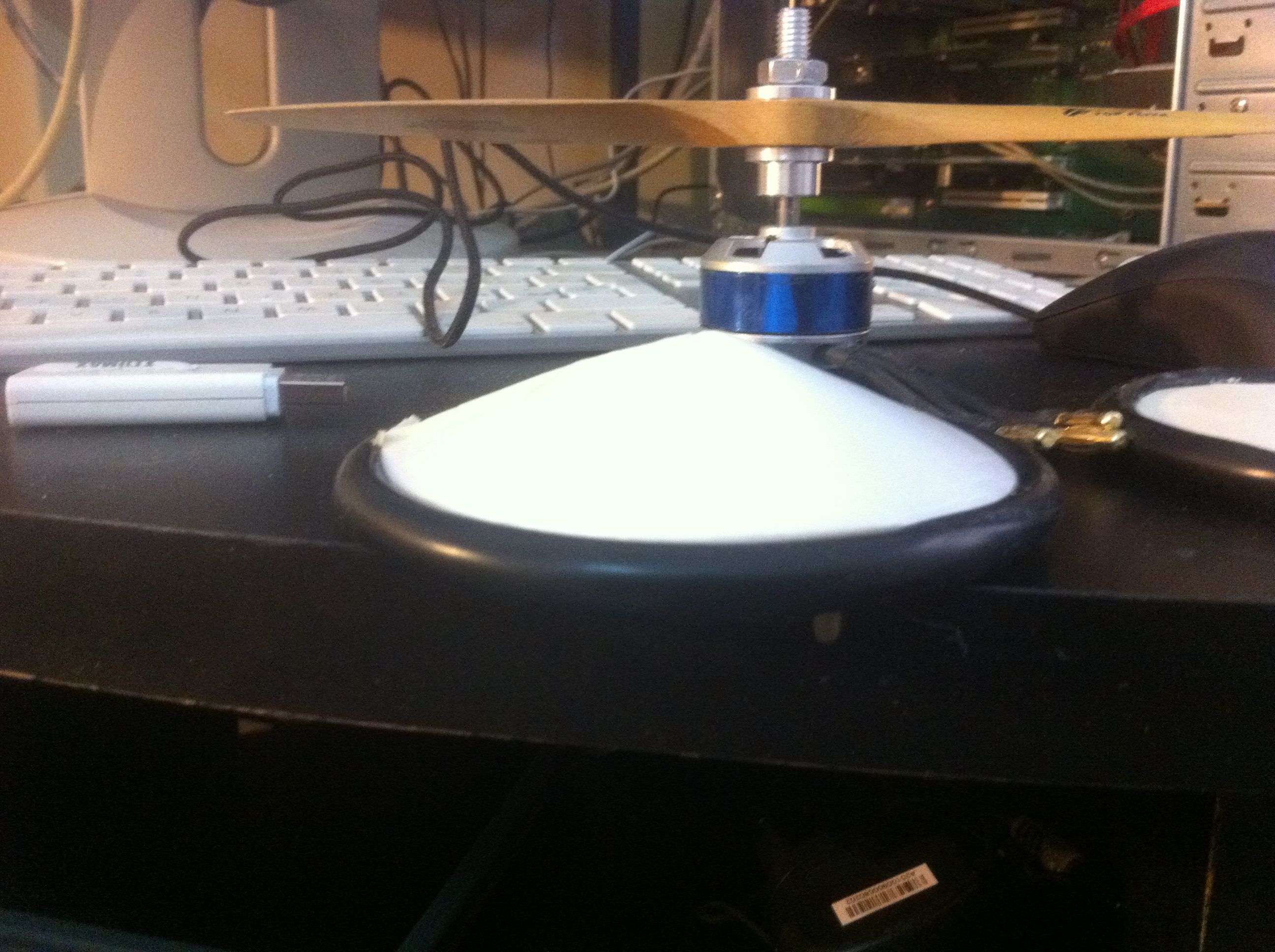

il cono invece è stato realizzato in depron, un disco al quale è stato amputato uno specchio, e poi incollato con colla uhuuhu POR.

√® stato realizzato, inoltre, con il prezioso aiuto di Tristano nella saldatura ad argento, la struttura posteriore del castello che mantiene l’ala superiore:

Photo 23-10-11 17 45 25.jpg

Realizzazione in acciaio armonico piegato e saldato (verrà poi rivestito in balsa)

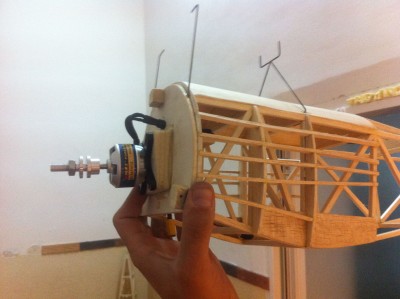

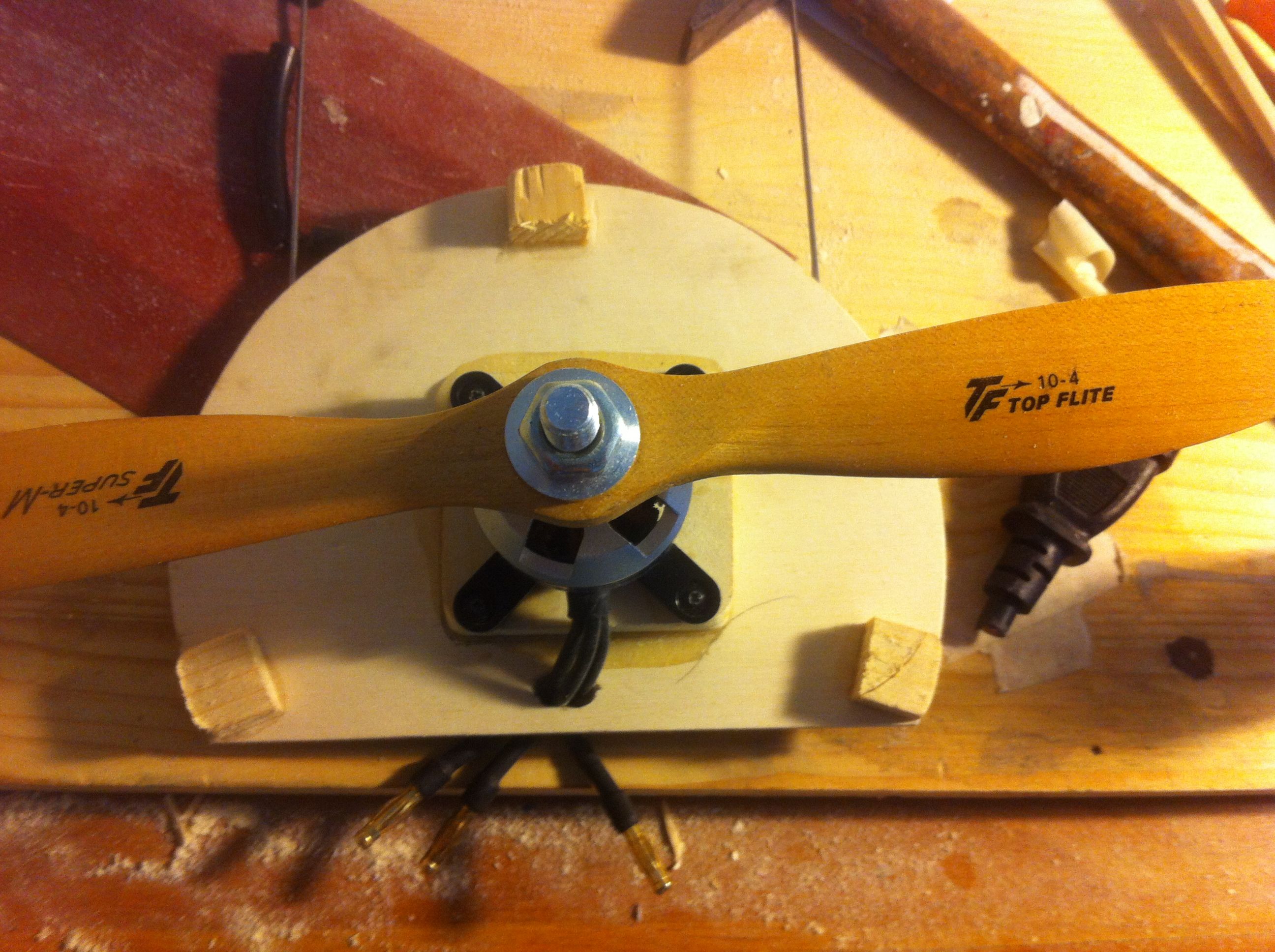

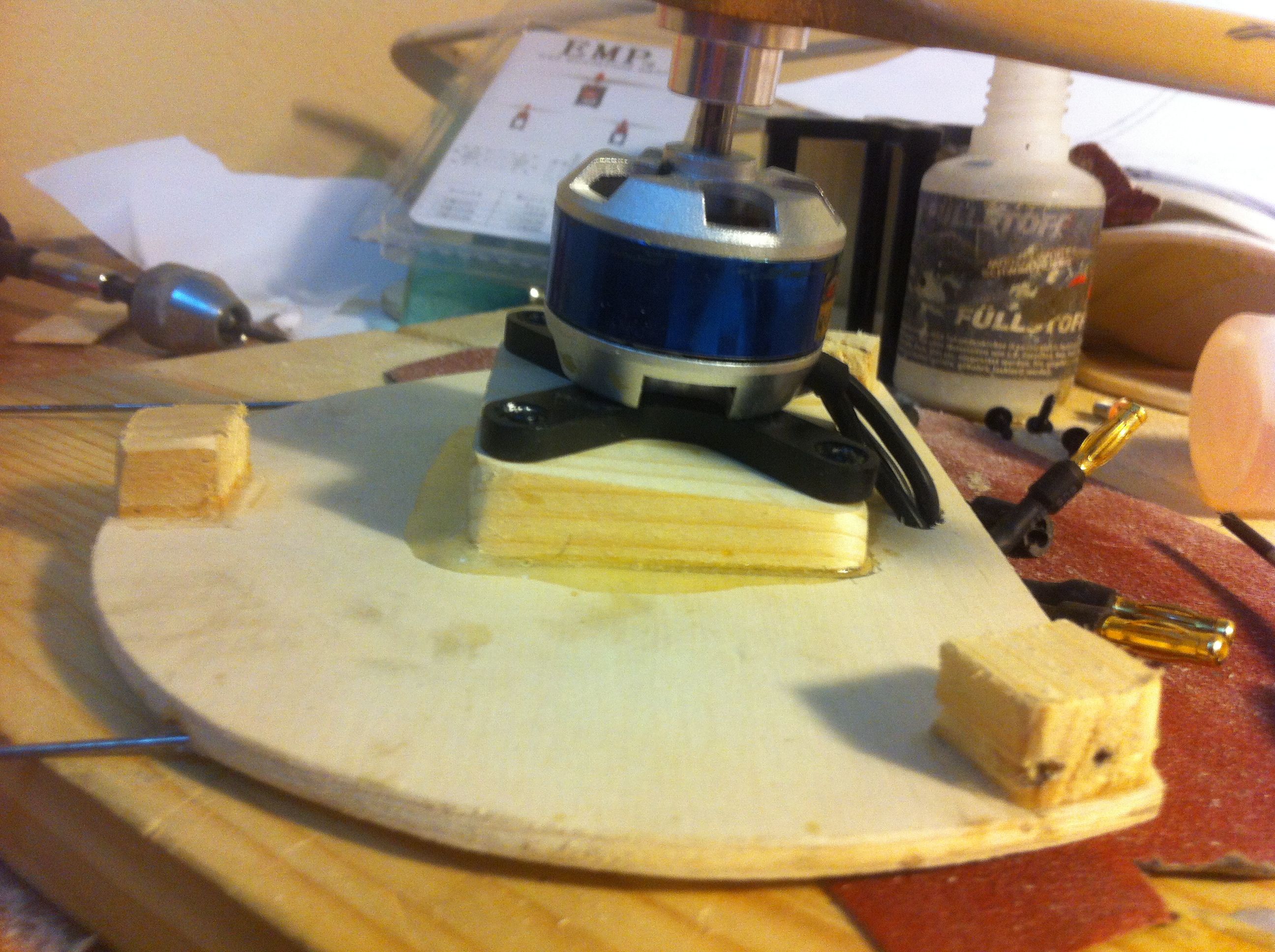

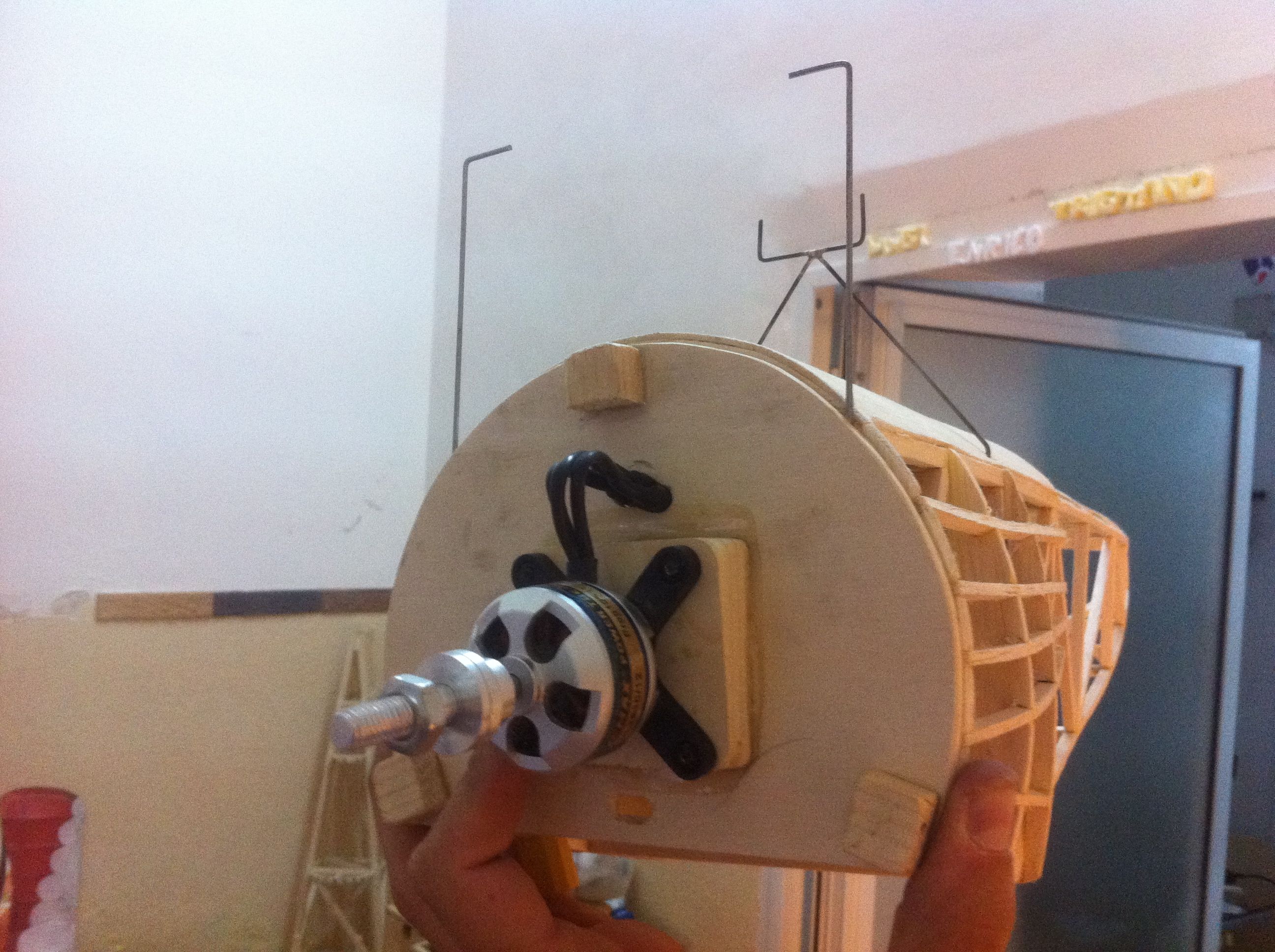

Ho altres√¨ costruito l’ordinata parafiamma, compossta da: ordinata stessa in compensato, supporti per la naca e castello motore gi√† provvisto di dissestamento a dx e incidenza negativa, posizionato sull’ordinata con il giusto offset per far uscire l’albero motore al centro della naca:

Photo 23-10-11 16 21 00.jpg

i supporti della naca e il castello motore sono stati prima incollati alla ordinata con colla epoxy bicomponente e poi assicurati con viti autofilettanti.

Photo 23-10-11 16 20 38.jpg

per un migliore posizionamento dell’elettronica, ho poi pensato di far passare i cavi del motore da sopra, anzich√® da sotto:

Photo 23-10-11 17 35 12.jpg
Photo 23-10-11 17 35 28.jpg

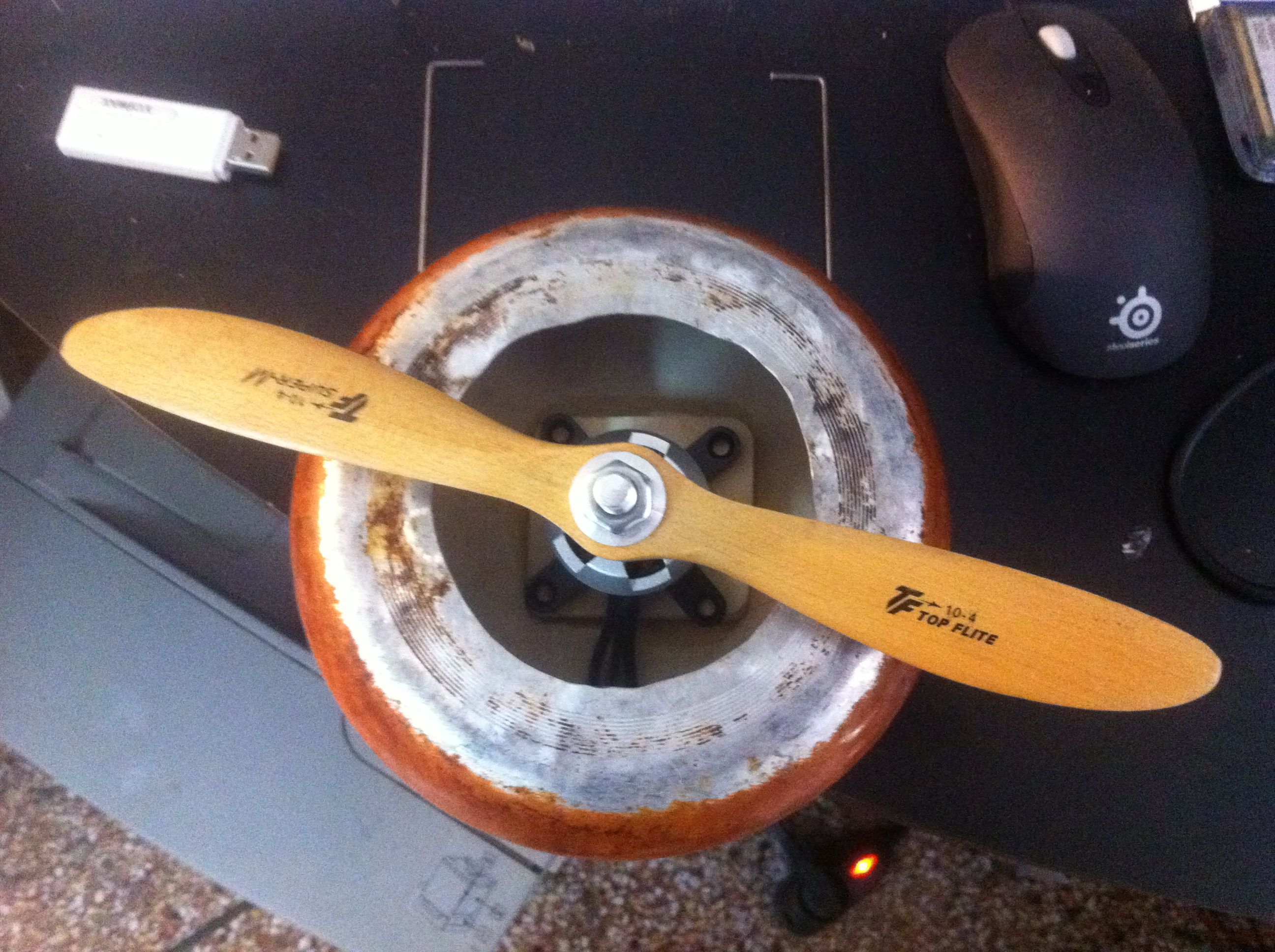

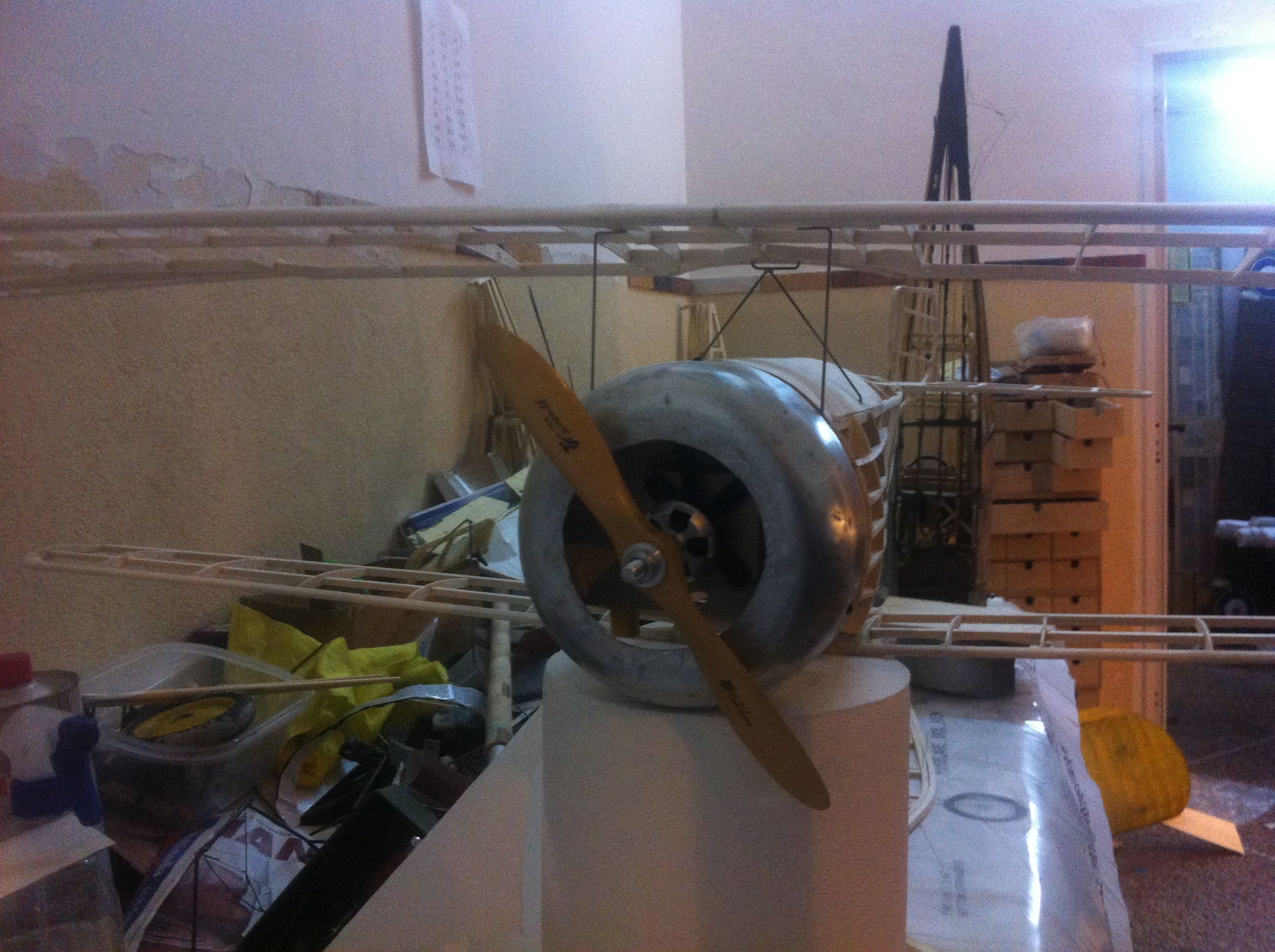

ecco invece, come esce l’elica con la naca montata:

Photo 23-10-11 16 02 51.jpg
Oggi ho sverniciato e rifinito la naca motore, la quale, ricordo, essere derivata da un pentolino di alluminio leggero (come si evince dalle fotografie precedenti

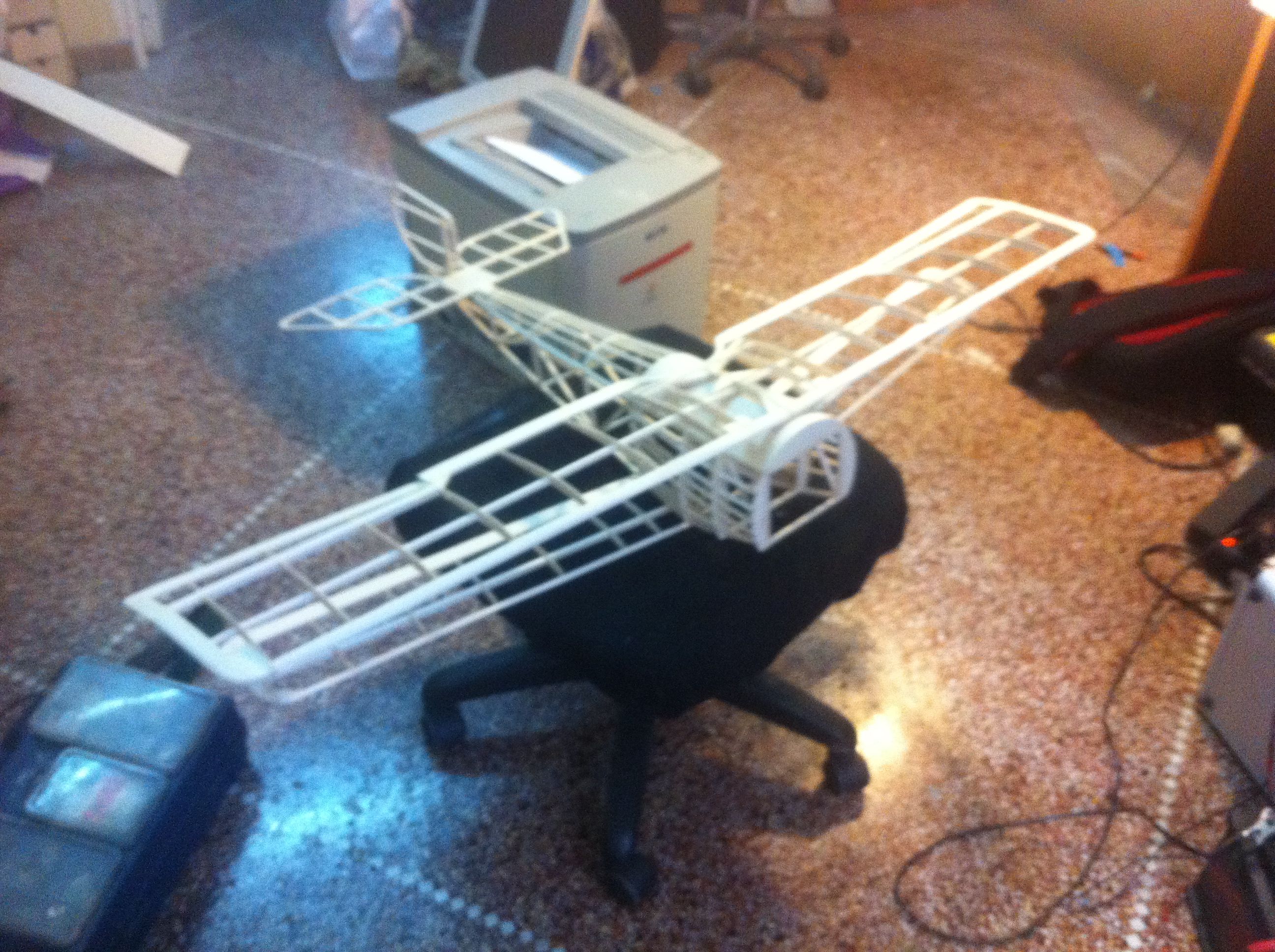

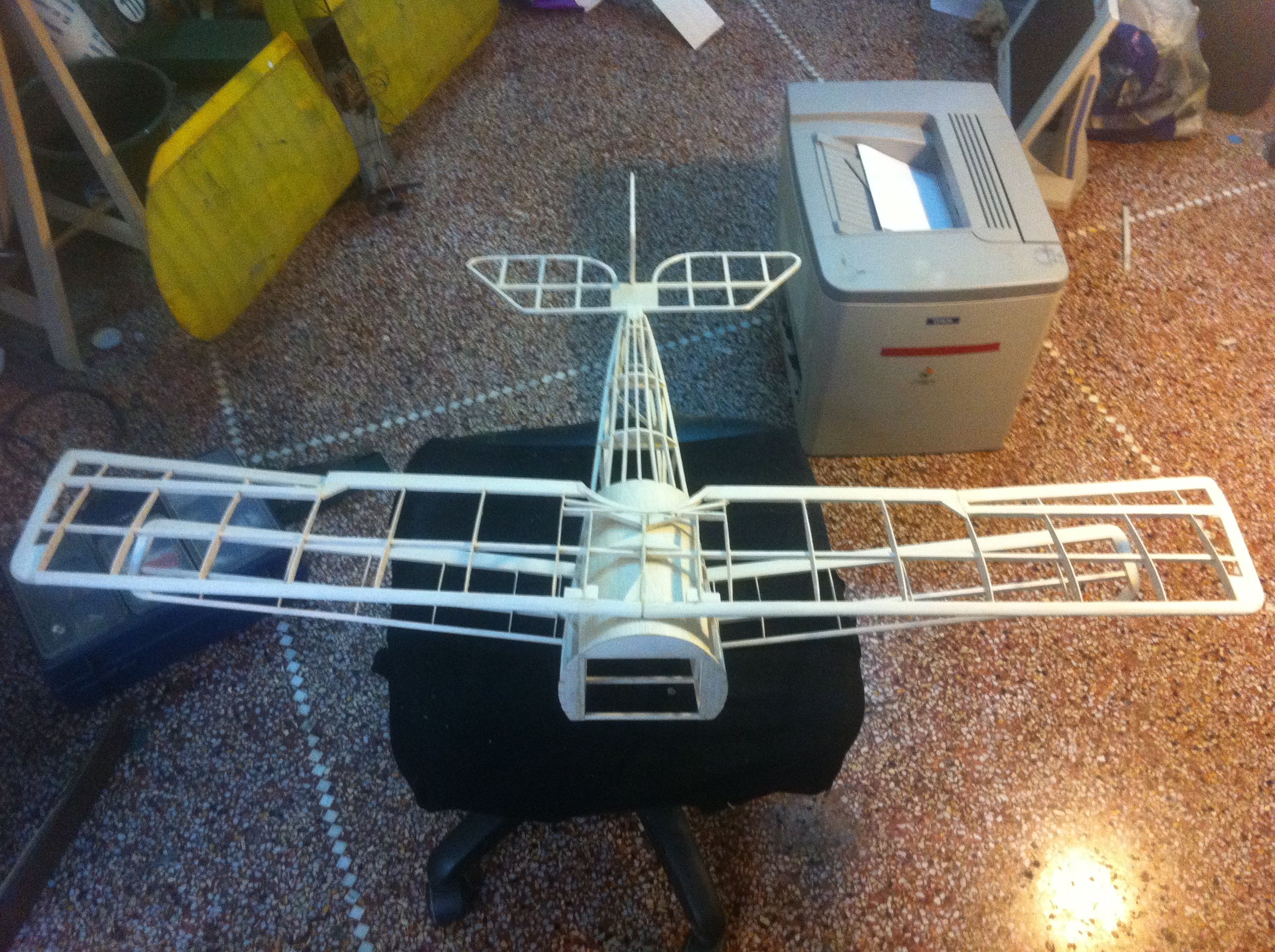

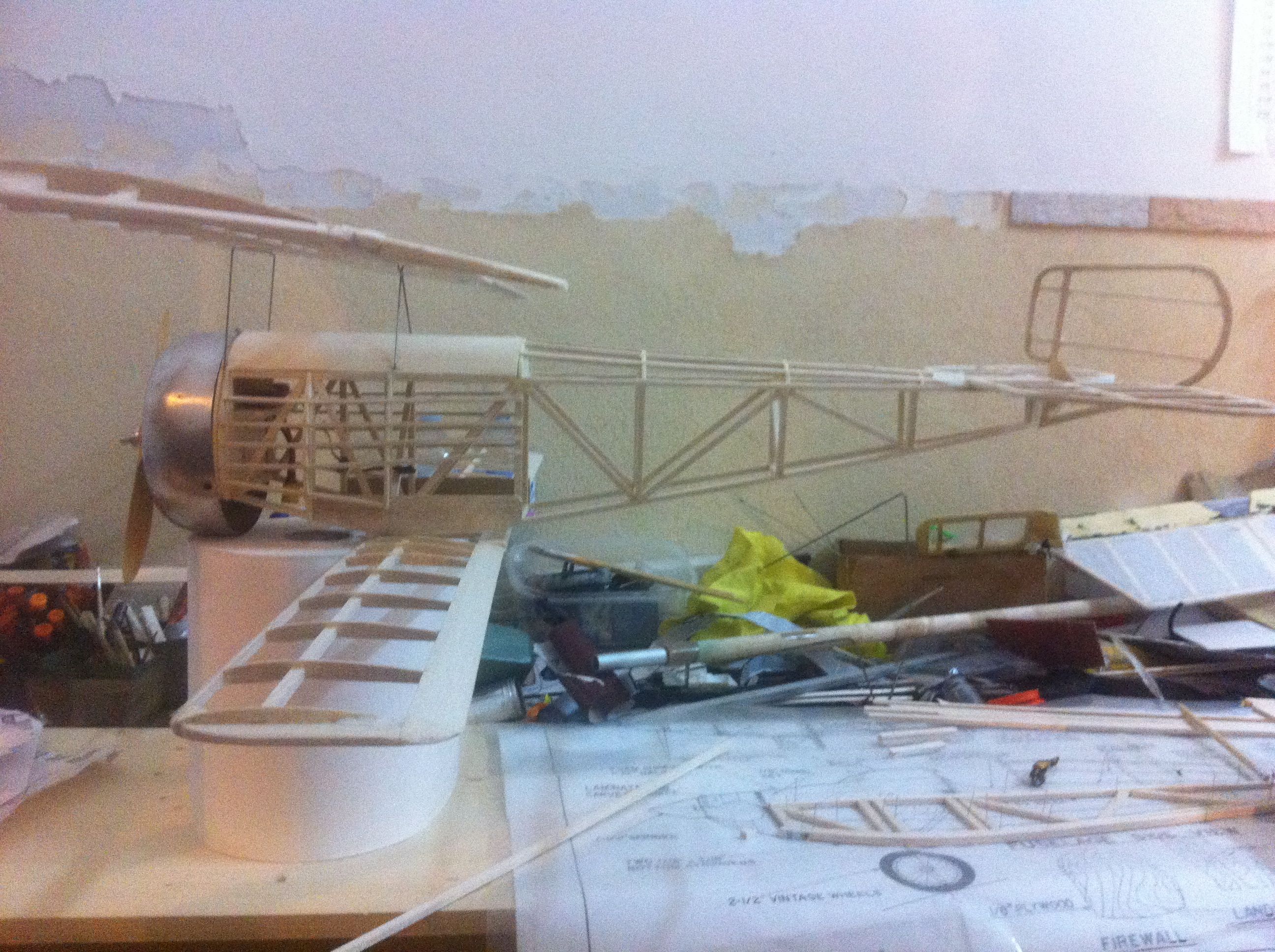

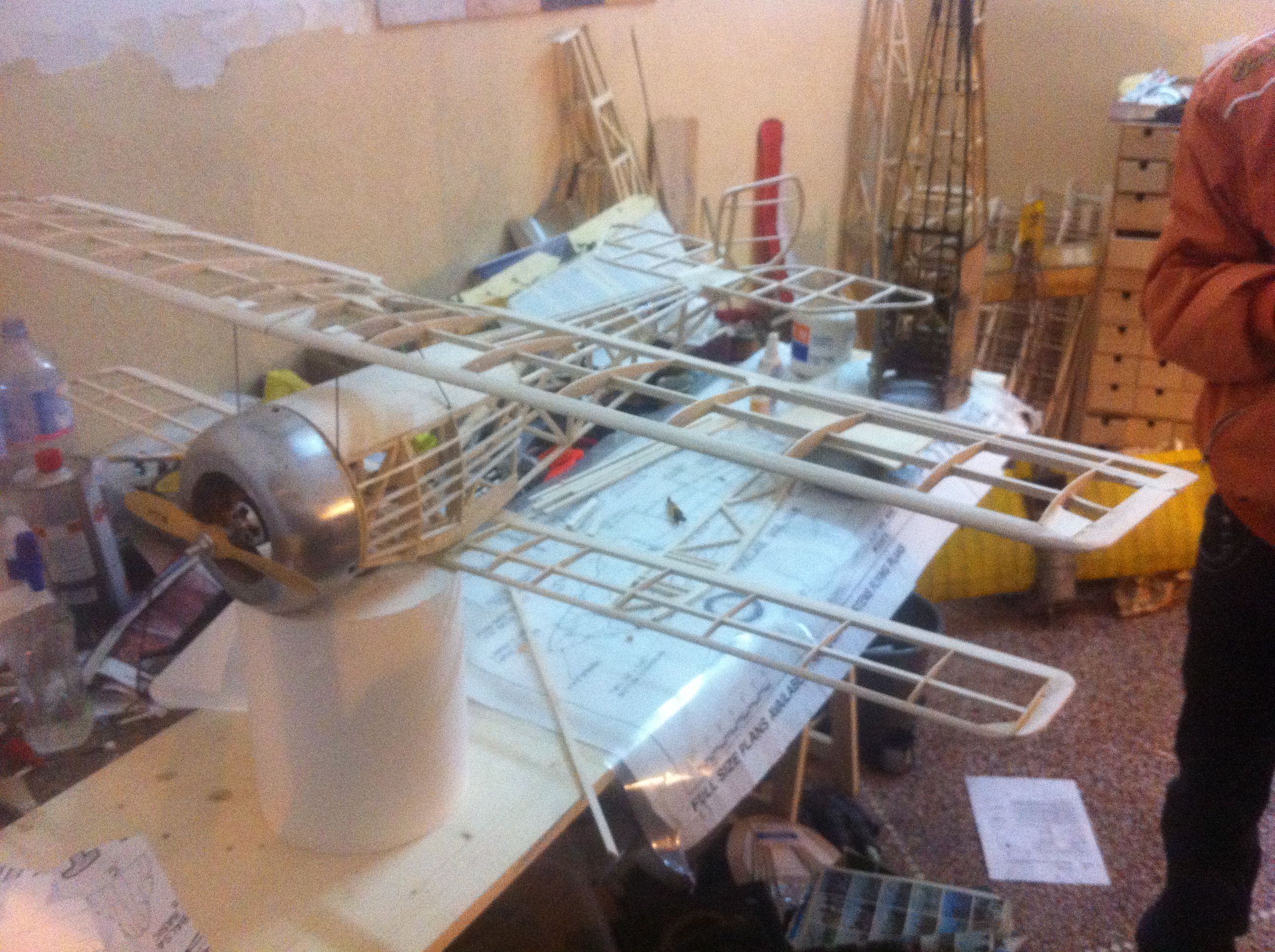

dopodich√® ho reimbastito un assemblaggio, questa volta con l’ala superiore appoggiata sul apposito castello:
Photo 24-10-11 18 42 34.jpg
Photo 24-10-11 18 42 49.jpg
Photo 24-10-11 18 43 10.jpg
Photo 24-10-11 18 43 37.jpg

Attendo, pareri, commenti, consigli…
a presto con i nuovi progressi!
p.s.: volevo evidenziare il fatto che fino ad ora (escludendo la balsa, l’elettronica e le colle) nessun materiale specificatamente aeromodellistico √® stato utilizzato. pertanto la realizazione di questo modello risulta essere estremamente economica, pertanto alla portata di tutti.
